Vilka är testmetoderna för en 32D -metalloxidvaristor?

Hej där! Som leverantör av 32D metalloxidvaristorer blir jag ofta frågad om testmetoderna för dessa små men avgörande komponenter. I den här bloggen kommer jag att gå igenom de olika testmetoderna som säkerställer kvaliteten och prestandan för våra 32D -metalloxidvaristorer.

1. Visuell inspektion

Först och främst, låt oss börja med det mest grundläggande men ändå viktiga testet: visuell inspektion. Detta är det första steget i vår kvalitet - kontrollprocess. När ett parti av 32D -metalloxidvaristorer anländer till vår anläggning eller innan vi skickar ut dem, tittar vi närmare på var och en.
Vi kontrollerar för synliga sprickor, chips eller deformiteter på varians kropp. En sprucken varistor kan vara ett tecken på inre skador som kan leda till fel. Vi tittar också på ledningarna. De bör vara raka, fria från kinks och ordentligt fästa vid varistorkroppen. Om ledningstrådarna är lösa eller böjda kan det påverka den elektriska anslutningen och varistornas totala prestanda.
Denna enkla visuella kontroll hjälper oss att rensa ut alla uppenbara defekta varistorer redan från början, vilket säkerställer att endast produkter av hög kvalitet går vidare till nästa teststeg.

2. DC -spänningstest

DC -spänningstestet är ett grundläggande test för 32D -metalloxidvaristorer. I detta test applicerar vi en direkt ström (DC) spänning på varistorn och mäter strömmen som strömmar genom den.
Vi börjar med att applicera en låg DC -spänning. Vid denna låga spänning bör varistoren fungera som en högbidragsanordning, och strömmen som strömmar genom den bör vara extremt låg. Detta beror på att i normala driftsförhållanden ska varistorn ha ett högt motstånd för att förhindra onödigt strömflöde.
När vi gradvis ökar DC -spänningen, vid en viss punkt som kallas nedbrytningsspänningen (även känd som klämspänningen), sjunker motståndet för varistoren avsevärt, och strömmen börjar öka snabbt. Vi mäter denna nedbrytningsspänning exakt. Det är en nyckelparameter för varistorn, eftersom den bestämmer vid vilken spänning varistoren kommer att börja utföra och skydda kretsen från överspänningen.
Om nedbrytningsspänningen för en varistor är utanför det angivna intervallet, kanske den inte fungerar korrekt i den avsedda applikationen. Till exempel, om nedbrytningsspänningen är för låg, kan varistorn börja genomföra för tidigt, vilket orsakar onödig kraftförlust. Å andra sidan, om det är för högt, kanske det inte skyddar kretsen när en överspänningshändelse inträffar.

3. AC -spänningstest

Förutom DC -spänningstestet utför vi också ett växelströmstest. Många av våra 32D -metalloxidvaristorer används i växlande - nuvarande (AC) -kretsar, så det är viktigt att testa deras prestanda under AC -förhållanden.
Under AC -spänningstestet applicerar vi en växelström med en specifik frekvens och amplitud till varistorn. I likhet med DC -testet mäter vi strömmen som strömmar genom varistoren. Varistorn bör uppvisa olika beteenden vid olika spänningsnivåer. Vid normala driftsspänningar bör strömmen vara mycket låg. Men när växelströmsspänningen når nedbrytningsnivån, bör varistoren börja utföra och begränsa spänningen över den.

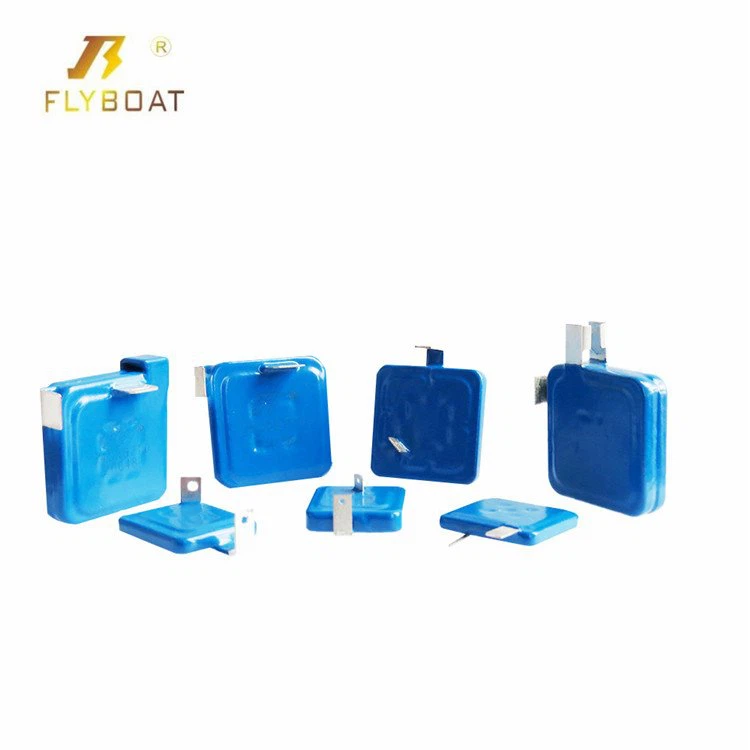

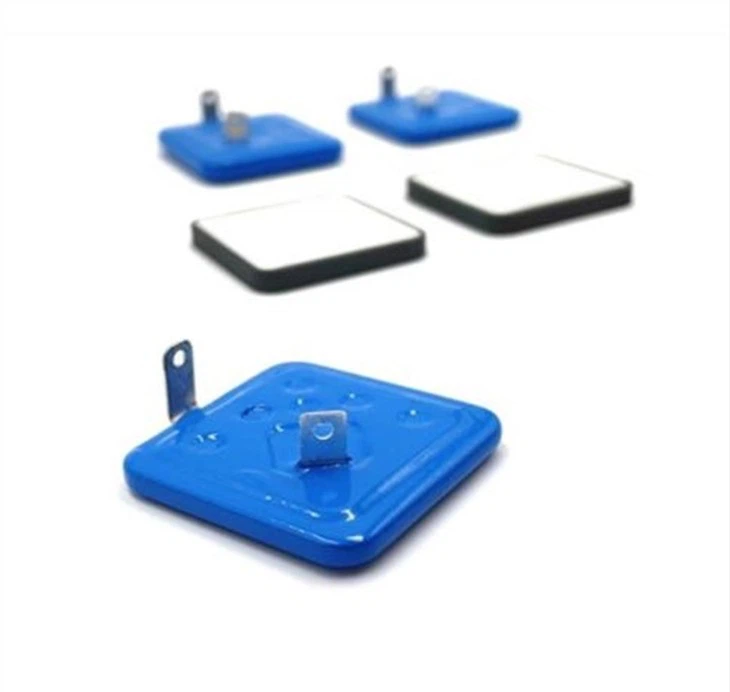

Detta test hjälper oss att se till att varistoren kan hantera fluktuationer och överspänningar i AC -kretsar. Det tillåter oss också att kontrollera om varistorens prestanda är konsekvent över tid under AC -förhållanden. För mer information om AC -relaterade varistorer kan du kolla in vår [AC varistor] ( /metall - oxid - varistor /ac - varistor.html) sida.

4. Pulsströmtest

Pulsströmtestet är avgörande för att utvärdera varistorns förmåga att hantera kort varaktighet, hög - amplitudströmpulser. I verkliga världsapplikationer kan kretsar uppleva plötsliga spänningsspikar eller överspänningar, till exempel de som orsakas av blixtnedslag eller växla transienter. 32D -metalloxidvaristorn måste kunna absorbera och sprida energin från dessa pulser utan att skadas.
I detta test genererar vi en hög strömpuls med en specifik vågform och varaktighet och applicerar den på varistorn. Vi mäter spänningen över varistorn under pulsen och den återstående spänningen efter pulsen. Restspänningen bör ligga inom ett acceptabelt intervall, eftersom det indikerar hur väl varistorn kan klämma fast spänningen under överspänningshändelsen.
Vi upprepar också pulströmtestet flera gånger för att kontrollera varistorns hållbarhet. En bra varistor bör kunna motstå ett visst antal höga strömpulser utan betydande nedbrytning i prestanda. Om en varistor misslyckas med detta test kanske det inte är lämpligt för applikationer där den behöver skydda mot övergående överspänningar.

5. Testtest av temperaturkoefficient

Prestandan för en 32D -metalloxidvaristor kan påverkas av temperaturen. Så vi genomför ett temperaturkoefficienttest för att förstå hur varistorens elektriska egenskaper förändras med temperaturen.
Vi placerar varistor i en temperatur - kontrollerad kammare och varierar temperaturen inom ett specifikt intervall. Vid varje temperaturpunkt mäter vi nedbrytningsspänningen och andra elektriska parametrar. Temperaturkoefficienten beräknas baserat på förändringen i dessa parametrar med avseende på temperatur.
En låg temperaturkoefficient är önskvärd, eftersom det betyder att varistorens prestanda är relativt stabil över ett brett temperaturområde. Detta är viktigt eftersom många applikationer kan utsätta varistorn för olika miljötemperaturer. Om temperaturkoefficienten är för hög kan varistorens nedbrytningsspänning förändras avsevärt med temperaturen, vilket kan leda till felaktig drift av den skyddade kretsen.

6. Åldrande test

För att säkerställa den långsiktiga tillförlitligheten för våra 32D -metalloxidvaristorer utför vi ett åldrande test. I detta test utsätter vi varistorerna för en kombination av elektrisk stress och förhöjd temperatur under en längre period.
Den elektriska spänningen kan vara i form av en kontinuerlig likström eller växelström nära varistorns nominella spänning. Den förhöjda temperaturen är inställd över det normala driftstemperaturområdet. Genom att göra detta påskyndar vi varieringsprocessen för varistorerna.
Efter åldringsperioden testar vi varierna med hjälp av de metoder som nämns ovan, till exempel DC -spänningstestet och pulströmtestet. Vi jämför testresultaten före och efter åldrande testet för att kontrollera om du försämras i prestanda. Om en varistor visar betydande förändringar i dess elektriska parametrar efter åldrande testet kanske det inte är lämpligt för långvarig användning i en krets.

Varför dessa tester spelar någon roll

Alla dessa testmetoder är viktiga för oss som leverantör. De ser till att våra 32D -metalloxidvaristorer uppfyller de höga kvalitetsstandarderna som förväntas av våra kunder. En väl testad varistor kan ge tillförlitlig överspänningsskydd, vilket är avgörande för säkerheten och korrekt funktion av elektroniska kretsar.
Oavsett om det är att skydda en liten konsumentelektronisk enhet eller ett stort industriellt kraftsystem, måste våra varhistorer utföra konsekvent. Genom att använda dessa omfattande testmetoder kan vi identifiera och eliminera alla understandardvaristorer, vilket säkerställer att endast de bästa produkterna når våra kunder.

Andra relaterade varistorer

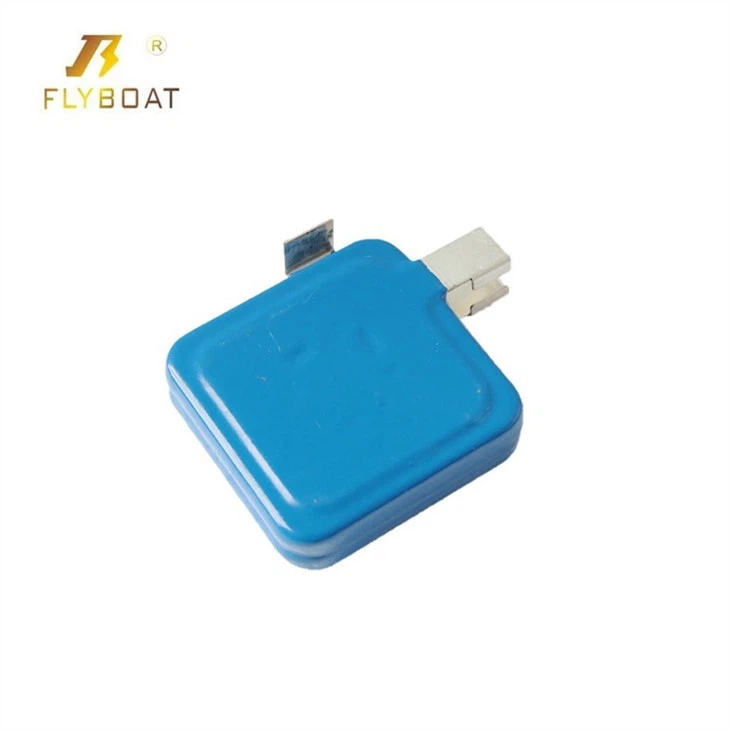

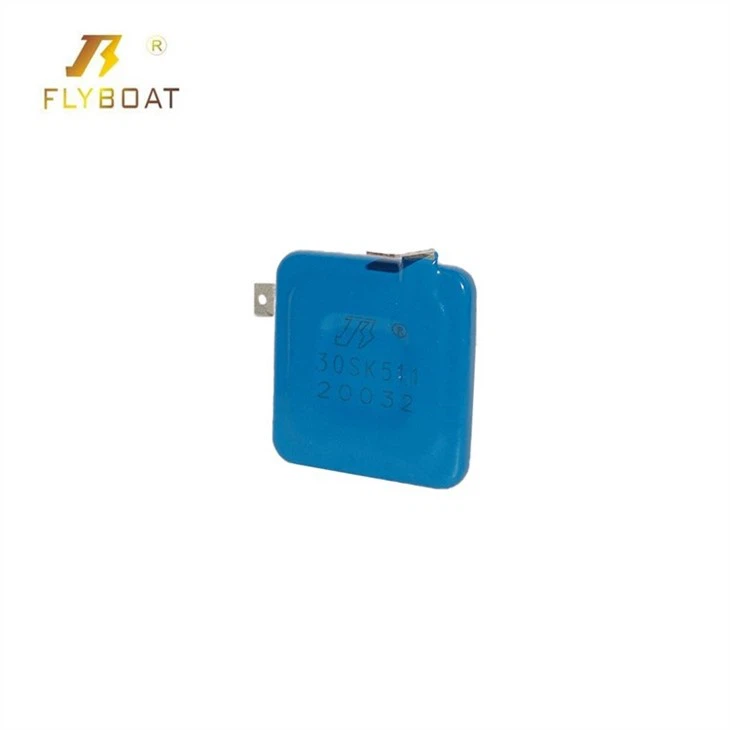

Vi erbjuder också andra typer av metalloxidvaristorer, såsom [34S metalloxidvaristor] ( /metall - oxid - varistor /34s - metall - oxid - varistor.html). Dessa varistorer har olika specifikationer och är lämpliga för olika applikationer. Om du letar efter varistorer för överspänningsskyddsenheter kan vår [MOV -varistor för SPD] ( /metall - oxid - varistor /mov - varistor - för - spd.html) vara ett bra alternativ.

Låt oss ansluta

Om du är ute efter marknaden för högkvalitativ 32D -metalloxidvaristorer eller någon av våra andra produkter, skulle jag gärna prata med dig. Vi kan diskutera dina specifika krav, de bästa Varistor -alternativen för din applikation och träna mycket. Tveka inte att nå en upphandlingsdiskussion.

Referenser

• "Metal Oxide Varists: Principles, Egenskaper och tillämpningar" - En teknisk guide om varistor.
• Branschstandarder relaterade till testning och prestanda av metalloxidvaristorer.
