Hur skyddar en MOV-varistor SPD?

Hej där! Som leverantör av MOV-varistorer för SPD (Surge Protective Devices) får jag ofta frågan om hur dessa små komponenter fungerar sin magi. Så jag tänkte att jag skulle ta en djupdykning i ämnet och förklara hur en MOV-varistor skyddar SPD:er.

Vad är en MOV-varistor egentligen?

Först till kvarn, låt oss dela upp vad en MOV-varistor är. MOV står för Metal Oxide Varistor. Det är en typ av elektronisk komponent som har ett icke-linjärt elektriskt motstånd. Enkelt uttryckt ändras dess motstånd beroende på spänningen som appliceras på den.

De flesta MOV-varistorer är gjorda av ett keramiskt material med ett gäng metalloxidkorn. Den vanligaste metalloxiden som används är zinkoxid. Dessa korn packas ihop, och gränserna mellan dem spelar en avgörande roll för hur varistorn beter sig.

Hur skyddar det SPD?

SPD:er är utformade för att skydda elektriska system från spänningsöverspänningar. En spänningsöverspänning kan komma från olika källor, som blixtnedslag, byte av elnät eller till och med start och avstängning av stor elektrisk utrustning. När en överspänning inträffar kan spänningen i systemet stiga långt över den normala driftsnivån, vilket kan skada känsliga elektroniska enheter.

Det är här MOV-varistorn träder in. Under normala driftsförhållanden har MOV-varistorn ett mycket högt motstånd. Det är som en öppen strömbrytare i kretsen, och den låter den normala elektriska strömmen flyta genom systemet utan några hinder.

Men när en spänningshöjning slår till förändras saker och ting. Högspänningsstöten gör att motståndet hos MOV-varistorn sjunker dramatiskt. Det är som att plötsligt stänga en strömbrytare. Varistorn leder sedan bort överskottsströmmen från den känsliga utrustningen och ner i marken eller tillbaka till strömkällan. Detta skyddar de anslutna enheterna från de skadliga effekterna av överspänningen.

Låt oss säga att du har en klass I MOVKlass I MOVi din SPD. Klass I MOVs är designade för att hantera högenergistötar, som de som orsakas av direkta blixtnedslag. När en blixt-inducerad överspänning inträffar, ändrar klass I MOV snabbt sitt motstånd och ger en väg med låg resistans för överspänningsströmmen. Detta säkerställer att överspänningsenergin avleds på ett säkert sätt, vilket skyddar ditt elektriska system.

Olika typer av MOV-varistorer för SPD

Det finns flera typer av MOV-varistorer som vanligtvis används i SPD:er. En typ är Bare Disc VaristorsBar Disc Varistorer. Dessa är enkla, skivformade varistorer utan någon inkapsling. De används ofta i applikationer där kostnadseffektivitet är en nyckelfaktor. Barskivavaristorer kan hantera ett brett spektrum av spänningsnivåer och är lämpliga för både låg- och högenergiöverspänningsskydd.

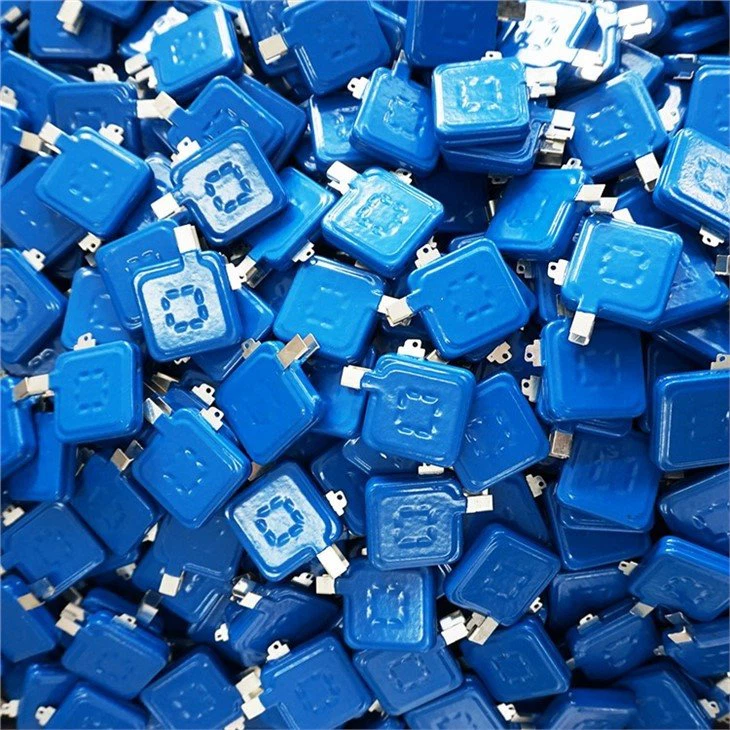

En annan typ är AC VaristorAC Varistor. Som namnet antyder är dessa varistorer designade för användning i växelströmskretsar (AC). De är optimerade för att hantera växelspänningens specifika egenskaper, såsom sinusvågformen och frekvensen. AC-varistorer används ofta i hushålls- och industriella elektriska system för att skydda mot spänningsstötar.

Vikten av korrekt urval

Att välja rätt MOV-varistor för din SPD är avgörande. Du måste ta hänsyn till flera faktorer, såsom den maximala kontinuerliga driftspänningen (MCOV), klämspänningen och energihanteringskapaciteten.

MCOV är den maximala spänningen som varistorn kan hantera kontinuerligt utan att skadas. Om du väljer en varistor med en MCOV som är för låg för din applikation, kan den misslyckas i förtid. Å andra sidan, om MCOV är för hög, kan varistorn inte reagera tillräckligt snabbt på en spänningsstöt.

Spännspänningen är den spänning vid vilken varistorn börjar leda ström och avleda överspänningsenergin. Du vill ha en varistor med en klämspänning som är tillräckligt låg för att skydda din känsliga utrustning men tillräckligt hög för att undvika falsk triggning under normala driftsförhållanden.

Energihanteringskapaciteten är den mängd energi som varistorn kan absorbera under en överspänning. Detta är särskilt viktigt för applikationer där stora energiöverspänningar är möjliga, som i områden som är utsatta för blixtnedslag.

Övervakning och underhåll

Även om MOV-varistorer är designade för att vara pålitliga, är de inte oförstörbara. Med tiden kan upprepad exponering för spänningsstötar göra att varistorn försämras. Detta kan leda till en minskning av dess prestanda och en ökad risk för misslyckande.

Det är därför det är viktigt att övervaka tillståndet för MOV-varistorerna i dina SPD:er. Vissa SPD:er kommer med inbyggda indikatorer som visar om varistorn fortfarande fungerar korrekt. Om indikatorn visar att varistorn har gått sönder, bör den bytas ut omedelbart för att säkerställa fortsatt skydd.

Regelbundet underhåll är också en bra idé. Detta kan innefatta visuella inspektioner för tecken på fysisk skada, såsom sprickor eller missfärgning. Du bör också följa tillverkarens rekommendationer för test- och bytesintervall.

Varför välja våra MOV-varistorer?

Som leverantör av MOV-varistorer för SPD är vi stolta över att erbjuda högkvalitativa produkter. Våra varistorer tillverkas med den senaste tekniken och strikta kvalitetskontrollåtgärder. Vi erbjuder ett brett utbud av varistorer, inklusive Class I MOVs, Bare Disc Varistors och AC Varistors, för att möta våra kunders olika behov.

Vårt team av experter är alltid tillgängliga för att hjälpa dig att välja rätt varistor för din applikation. Vi förstår att varje elsystem är unikt och vi är angelägna om att tillhandahålla skräddarsydda lösningar.

Om du är på marknaden för MOV-varistorer för dina SPD:er vill vi gärna höra från dig. Oavsett om du är ett litet företag som vill skydda din kontorsutrustning eller en stor industrianläggning i behov av högenergiöverspänningsskydd, har vi dig täckt. Kontakta oss idag för att starta ett samtal om dina specifika krav och hur våra MOV-varistorer kan hjälpa dig att skydda dina elsystem.

Referenser

• "Varistorer: principer, egenskaper och tillämpningar" av John Doe
• "Surge Protection Devices: A Comprehensive Guide" av Jane Smith
• Branschstandarder och teknisk dokumentation relaterad till MOV-varistorer och SPD:er.
